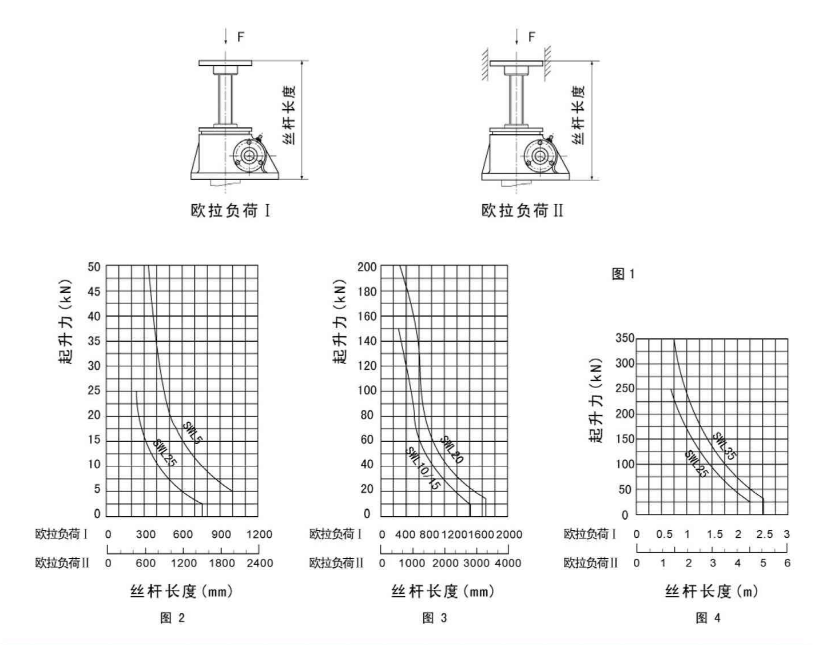

根據絲桿行程和提升負荷查圖1~圖4,找出所需升降機的型號，再查提升力和提升速度表，校核
提升速度是否滿足要求.
例:已知提升負荷為F-20kN，絲桿行程=400mm ,提升速度V= 0.65m/ min,試求所需的升降機:根據F=20kN，絲桿行程=400mm查圖2,選擇SWL.5升降機、再查提升力和提升速度表核對SWL.5升降機在20kN負荷下只允許0.526m/min的速度，只有重選大型號的升降機，再查提升力和提升速度表得知SWL10在20kN負荷下允許提升速度為1. 44m/min而滿足要求.
說明:
1）當壓力負荷減小時，提升高度可隨之增大（兩者具體關系詳見圖2-圖4）;
2）在提升不同的負荷時，所允許的扭矩、功率、轉速也不同，且不同 工作持續率的蕞大功率也不同;
3）1型結構采用油脂潤滑，隨著溫度的升高應及時補充潤滑劑;
4）表中的效率為用潤滑條件下的參數:
5）工作期間應及時更換潤滑劑;
6）工作環境溫度:-20C~ +80C ;
7）在靜止?fàn)顟B(tài)一般可以自鎖.
